產品系列：

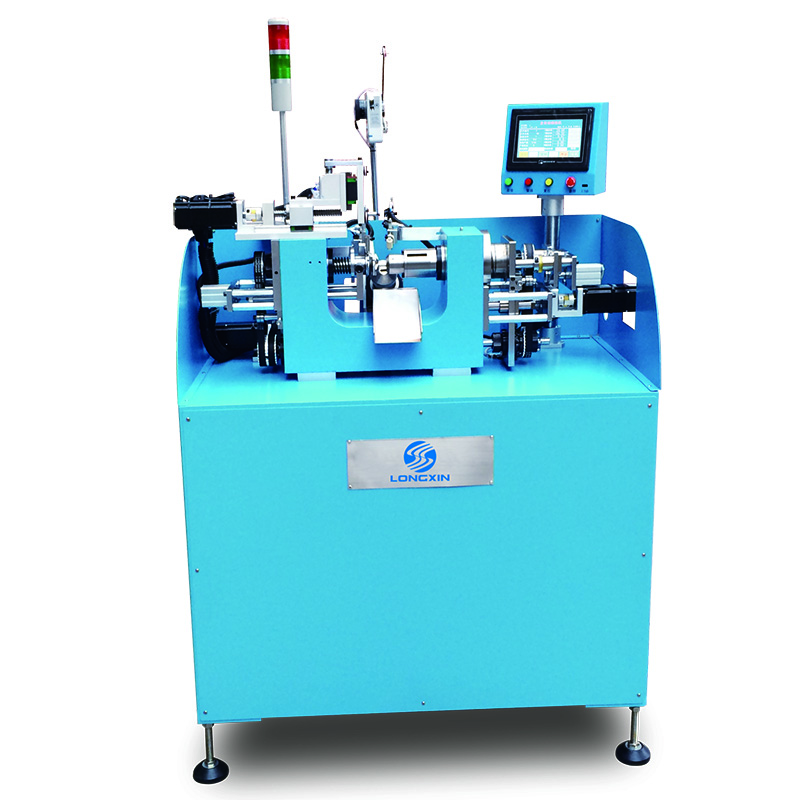

本機型系列型號: 單軸細線(E-DZ3300標準)。
產品特點：
l 外型結構簡單，設計簡潔可靠，結構合理緊湊，制造精度高，整機穩定性高，關鍵零部件采用特殊加工工藝，適應工作環境強、繞線速度快、效率高等特點;
l 本系列繞線機采用研發高性能最新版繞線機軟件，觸摸屏實時編程，人性化教導操作控制接口，中英文可選性對話，操作簡單易學；密碼儲存功能，防止非相關人員修改程序，效率高，故障少、保養維護方便；
繞制產品：
直線電機及特殊產品 。
選配裝置：
挑線結構、酒精溶粘裝置、熱風槍加熱裝置。
規格參數表:
|
型號/Type |
E-DZ3300 |
|
主軸數 Spindle numder |
1 1 |
|
固定方式 Spindle pitch |
熱風粘接 Hot air bonding 熱風粘接 Hot air bonding |
|
繞線外徑 Max.wire diameter |
35mm 35mm |
|
伺服電機功率(W) Motor power |
X:400 Y:400主軸:400(標準) Spindle：400（stundard） |
|
排線幅寬 Spindle diameter |
30mm(標準stundard) |
|
主軸轉速 Spindle speed |
MAX 3000RPM(標準stundard) |
|
控制方式 Cotntroller Controller |
ESM多軸CNC運動控制器 ESM CNC multi-axis motion controller |
|
編程方式 Programming method |
觸摸屏 Touch screen |
|
儲存方式 Storage method |
直接儲存+USB Direct storage + USB |
|
結束線卻斷 Broken Of End |
夾線和切線分開方式（配剪刀）Cramping and tangential part ways (with scissors) |
|
主軸精度 Spindle Positioning precise |
±0.02° |
|
移動定位 Moble location accurecy |
0.002mm |
|
結束線角度 Over Of Angle |
任意可調（結合治具） Adjustable (combination rule) |
|
適用線徑 Wire range |
0.05—1.2mm |
|
氣壓 Air pressure |
4-6kgf/c㎡ |
|
電壓 Power voltage |
AC220V/50HZ(AC110V/60HZ) |
|
總功耗 Total power |
3.0KW |
|
整機凈重 Machine weight |
300KG |
|
機械尺寸 Machine size |
600W*1000L*1380Hmm |
|
裝箱尺寸 Package dimensions |
1000W*1100L*1500Hmm |
