產品系列：

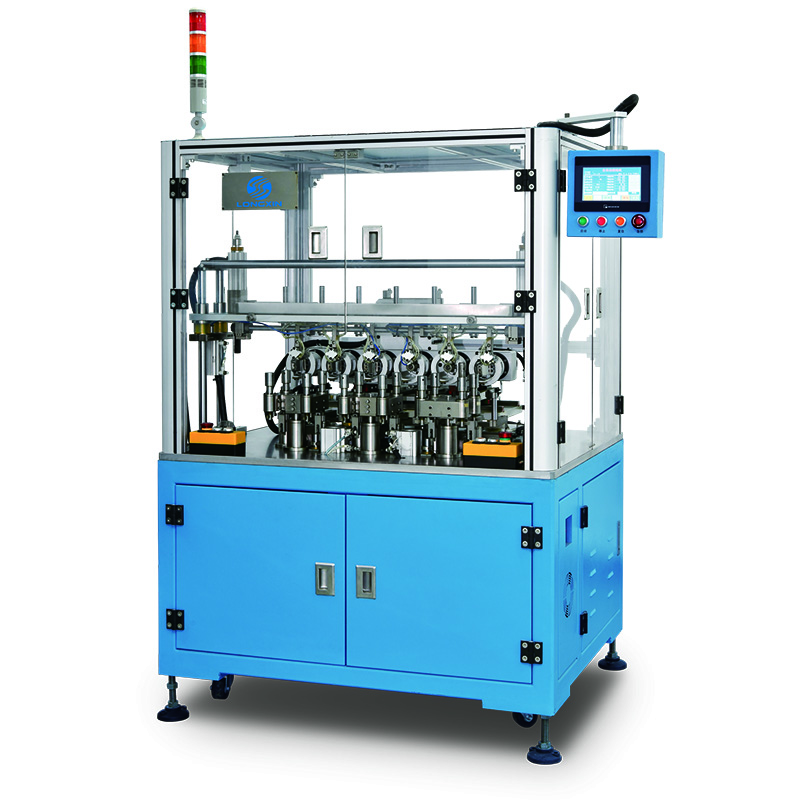

本機型系列型號: 4軸（E-FD1204）6軸(E-FD1206標準)
產品特點：
l 外型新穎流線，設計簡潔可靠，結構合理緊湊，整機穩定性高，適應工作環境強、精度高之特點;
l 本系列繞線機采用研發高性能最新版繞線機軟件，觸摸屏實時編程，人性化教導操作控制接口，中英文可選性對話，操作簡單易學；密碼儲存功能，防止非相關人員修改程序，效率高，故障少、保養維護方便；
l 本系列機型與自動上料系統，自動焊錫系統，自動檢測系統等，可合成自動化生產流水線；
繞制產品：
外繞電機，散熱風扇
選配裝置：
安全門裝置（P）、上下料裝置（L）、自動剪刀裝置（C）、衰減裝置（S）。
規格參數表:
|
型號/Type |
E-FD1204 |
E-FD1206 |
|
|
主軸數 Spindle numder |
4 |
6 |
|
|
主軸間距 Spindle pitch |
120mm |
120 |
|
|
最大定子外徑(寬) Max.wire diameter |
60mm |
60mm |
|
|
伺服電機功率(W) Motor power |
X:400 Y:400 Z:400 主軸principal:1500(標準standard) |
X:400 Y:400 Z:400 主軸principal:2000(標準standard) |
|
|
主軸轉速 Spindle speed |
MAX 3000RPM(標準standard) |
MAX 3000RPM(標準) |
|
|
控制方式 Cotntroller Controller |
ESM多軸CNC運動控制器(ESM multi axis CNC motion controller)
|
||
|
編程方式 Programming method |
觸摸屏(touch screen) |
||
|
儲存方式 Storage method |
直接儲存+USB (Direct storage+USB) |
||
|
導針移動范圍 Traverse moving range |
X：200mm Y：150mm Z：100mm |
X：200mm Y：2150mm Z：100mm |
|
|
主軸精度 Spindle Positioning precise |
±0.1° |
||
|
移動定位 Moble location accurecy |
0.01mm |
||
|
纏腳角度 Entangler angle |
0° |
||
|
適用線徑 Wire range |
0.05—0.3mm |
0.05—0.3mm |
|
|
氣壓 Air pressure |
4-6kgf/c㎡ |
||
|
電壓 Power voltage |
AC220V/50HZ(AC110V/60HZ) |
||
|
總功耗 Total power |
4.5KW |
4.5KW |
|
|
整機凈重 Machine weight |
800KG |
800KG |
|
|
機械尺寸 Machine size |
1200W*1400L*2000Hmm |
1200W*1500L*2000Hmm |
|
|
裝箱尺寸 Package dimensions |
1400W*1500L*2200Hmm |
1400W*1600L*2200Hmm |
|
